光纖耦合激光器
發布時間：
2023-05-19 16:38
來源：
光纖耦合激光器廠家藍宇激光是國內前沿光纖耦合激光器生產廠家之一，通過激光合束技巧，實現16合1以上的大功率合光光纖耦合激光器，經起了市場的測試考驗。
一、光纖耦合激光器
光纖耦合激光器是LDI曝光光源。也是各院校學生熒光激發實驗常用到的光源，通過模塊尾纖輸出半導體激光，使用者能根據現場設備需要，改變激光的使用方向，具有更換簡單、使用方便、多方向使用的獨特優勢。
二、光纖耦合激光器分類

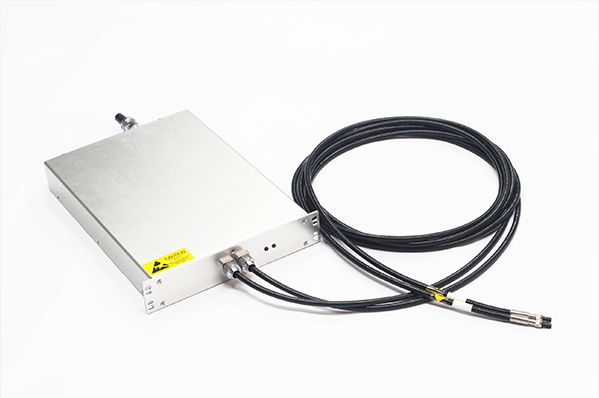

1、光纖耦合激光器模塊（模塊化設計）
模塊化設計的光纖耦合激光器散熱效果更好，內部循環水冷管路經過所有激光二極管，比其他任何散熱方式都有更高效的散熱效率。
光源輸出又可以分為單光纖輸出、雙光纖輸出兩種模式，能制備多多波長可調，拓展使用途徑。

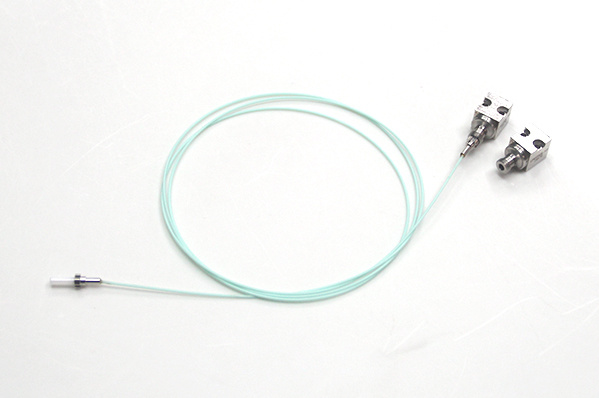

2、激光二極管直接光纖輸出（分為方頭和圓頭）
結構更緊湊的光纖耦合激光器，直接使用VCSEL（垂直腔面輻射激光器）等激光二極管，準直鏡校準后直接通過尾纖輸出，重量輕，尺寸小，可內置在各種手持裝備中，或者作為泵浦源使用。
三、光纖耦合激光器需要關心的參數
1、波長范圍：375nm~650nm
2、能實現的光功率：10W~100W
3、耦合效率：105μm / 125μm光纖直徑，耦合效率在85%以上，多數能確保在90%以上。
4、使用壽命：使用壽命在連續工作10000小時以上
5、工作電壓：24V~26V
6、工作電流：3.5A~15A
7、合束直徑：1.1mm~1.35mm
8、工作溫度：18℃~25℃
9、儲存溫度：-30℃~70℃
四、半導體激光器耦合到光纖的模組結構
1、散熱結構：循環水的管路從兩端程U型流通。
2、控制結構：底部是一大塊PCB板，主要負責電路控制。
3、光源排布結構：激光二極管排布在兩邊。
4、光學系統：對合光后的光束矯正對準。
