了解線激光和結構光關系
線激光和結構光是包含關系。結構光包含了線激光，結構光是一種圖形激光光源。結構光分為線掃結構光和面陣結構光，其中線掃結構光就是線激光，激光投射到墻上表現為一條直線，而面陣結構光則是散斑點激光光源或者多條平行線組成的面陣光源，激光投射到墻上我們能看到激光點隨機分布在固定區域內。
結構光用的線激光和平時定位用的線激光區別
1、線寬區別：平時定位用的線激光并不需要特別的參數設計，光斑均勻就行，而結構光的線激光則有追求窄線寬，窄線寬是通過減少外界環境的震動和溫度變化導致的譜線展寬，簡單的說，穩定輸出的窄線寬激光，被傳感器捕捉，能得到對比度更高，更清晰的成像效果。
2、應用區別：平時定位使用的線激光主要用就是定位輔助應用，而結構光的先激光參與3D成像、測量、機器視覺等需要考慮精度的應用。

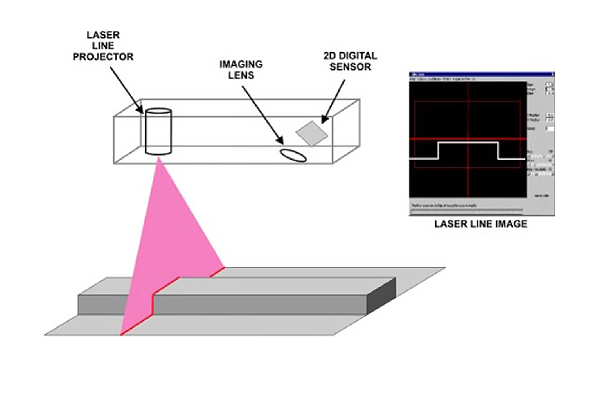

3、應用原理區別：定位使用的線激光直接投射到指定位置就能使用，主要原理就是通過直線輔助我們定位，而結構光使用上還需要搭配傳感器和三角測量法等算法技術原理才能使用，構建的測量系統也是很復雜的。
線激光或結構光的景深選擇
結構光用的線激光的景深選擇，都會考慮像素單位的激光能量密度和工作距離，所以才會有追捧窄線寬的情況出現，一般使用工作距離在20cm左右的，選擇景深70mm或者線寬200um都是可以的。
總的來說，如果你不確定想要構建的檢測掃描系統使用什么樣的線激光，或者有方案需要技術支持生產出來，可以找激光器廠家：藍宇激光。
